Уличный светодиодный светильник "Тайфун" КСС "Ш"


« Назад

Уличный светодиодный светильник "Тайфун" КСС "Ш" 07.10.2018 19:22

Светодиодный светильник  средней мощности «ТАЙФУН-1» идеально подходит для освещения дорог, улиц, парковок, придомовых территорий и т.д.

«Тайфун-1» представляет из себя светодиодный модуль CREE со вторичной оптикой (КСС Ш) LEDIL. Сочетание качественной продукции двух мировых лидеров, одного в области светодиодов, второго в области вторичной оптики, позволило получить высокую эффективность - 125,7 лм/Вт. Источник питания известной Петербургской фирмы обеспечивает защиту модуля и стабильную работу.

Отличный корпус-радиатор отводит тепло от источника питания и светодиодов позволяя эксплуатировать светильник при высоких температурах окружающей среды.

Светильник изготавливается с консольным креплением на трубу до 52мм и креплением "поворотная скоба".

Параметр

Значение

Питание 170В-260В / 50Гц
Коэффициент мощности (cos f) 0,96
Мощность потребляемая (ном.) 35Вт
Световой поток со светильника 4307лм
Световая эффективность 125,7 лм/Вт
Пульсация светового потока <1%
Цветовая температура 5000К-5300К
Тип КСС Ассиметричная «Ш»
Угол рассеиваения 150х75
Габариты Ш122мм х В230мм х Г70мм
Тип крепления Консольное крепление опору освещения с диаметром трубы до 52мм
Степень защиты IP65
Вес, не более 4 кг
Исполнение по ГОСТ 15150-69 УХЛ1
Температура эксплуатации -40°С до +50°С

Кронштейн крепления к стене не входит в комплект поставки.

Освещенность с определенной дистанции светильник Е-УСС-Тайфун-1-200-НБ

0

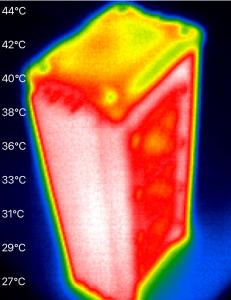

Термография светодиодного светильника Е-УСС-Тайфун-1-220-НБ

Из фото в инфракрасном спектре можно видеть, что температура на корпус-радиаторе не превышает 44градуса Цельсия спустя 2 часа работы, при температуре окружающей среды 23 градуса Цельсия. Можно свидетельствовать о том, что тепловые режимы светодиодов соблюдены в полной мере.

Пример расчёта освещенности с применением светильников Е-УСС-Тайфун-1-220-НБ

Представляем пример расчёта освещенности проезжей части категории IV отдельно взятой области посёлка.

Светильники Е-УСС-Тайфун-1-220-НБ установлены на опоре высотой 5 метров, расстояние от проезжей части ~1,75м, расстояние между опорами ~12метров.

Мощность уличного светодиодного светильника Е-УСС-Тайфун-1-220-НБ 35Вт
Световой поток 4307лм
КСС тип «Ш», 150*75град
Освещенность в центре дороги составила 30лк, освещенность у основания столба 22лк, у края дороги с противоположной стороны 18лк, между столбами освещенность 16лк.

Полученные данные соответствует всем требованиям освещенности дорог данного класса.
